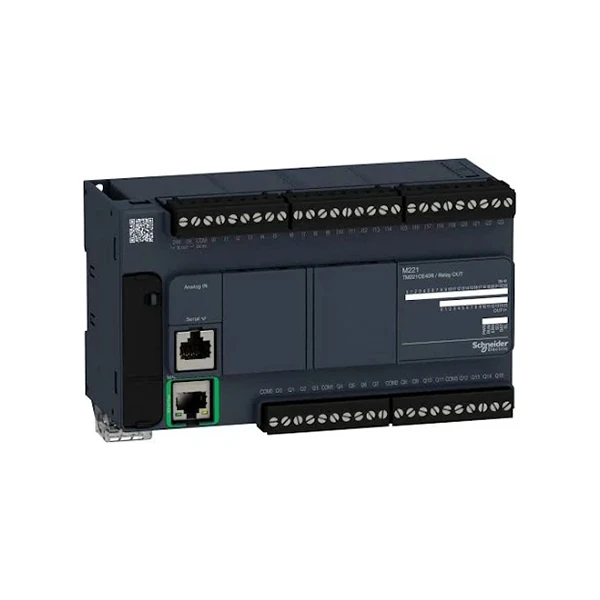

Schneider Electric TM221CE40R

Schneider Electric TM221CE40R
Detalhes:
Schneider Electric TM221CE40R
Marca: Schneider
Modelo: TM221CE40R
Situação do estoque: As mercadorias estão disponíveis em estoque.
O Schneider TM221CE40R é um produto de controle industrial meticulosamente elaborado, apresentando um invólucro robusto e durável que suporta efetivamente poeira, umidade e um certo grau de impacto físico em ambientes industriais, garantindo uma operação estável-de longo prazo. Em termos de design, seu formato compacto e leve facilita a instalação em gabinetes de controle com espaço limitado. O layout da interface é bem{5}}organizado e a fiação é clara e direta, reduzindo significativamente as dificuldades de fiação durante a instalação. Além disso, o logotipo da marca é exibido em destaque, facilitando a identificação, permitindo ao usuário verificar rapidamente o modelo e a autenticidade do produto. A embalagem foi projetada para fins de proteção, evitando colisões e danos durante o transporte, garantindo que o produto chegue em ótimas condições ao usuário.
Enviar inquérito
Descrição
Enviar inquérito
Especificações do produto

Marca:Schneider
Modelo:TM221CE40R
Tipo de saída:Saída de relé
Pontos de E/S:40 pontos de E/S

Schneider TM221CE40R
TM221CE40R

Tipo de entrada:Entrada discreta compatível com IEC 61131-2 Tipo 1
Lógica de entrada:A lógica de entrada discreta pode ser do tipo coletor ou fonte
Programação Linguagem:Suporta Diagrama Ladder
Entrada Analógica Resolução:10 bits



Recursos do produto



O Schneider Electric TM221CE40R é um controlador lógico de alto-desempenho da série Modicon M221, projetado para simplificar projetos de automação de pequeno e médio- porte com seus recursos integrados e desempenho confiável. Este CLP-tudo-combina uma CPU, 24 entradas digitais, 16 saídas de relé e 2 entradas analógicas em uma única unidade compacta, medindo apenas 160×70×90 mm e pesando apenas 0,456 kg. Ele cabe facilmente em gabinetes de controle apertados e reduz o tempo de instalação em 40% em comparação com a montagem de componentes separados.



Projetado para uso global, o TM221CE40R opera com uma ampla fonte de alimentação de 100–240 V CA (50/60 Hz), com uma faixa de tensão de 85–264 V CA para lidar com flutuações nas redes elétricas. Ele consome apenas 41 VA sem módulos de expansão e até 70 VA com expansão máxima, tornando-o-eficiente em termos de energia para operação contínua. A fonte de alimentação-integrada do sensor de 24 V CC fornece 250 mA para alimentar dispositivos de campo, eliminando a necessidade de fontes de energia adicionais.



O TM221CE40R possui 24 entradas digitais (IEC 61131-2 Tipo 1) compatíveis com sinais de 24 V DC, com lógica sink/source selecionável. Quatro dessas entradas (I0, I1, I6, I7) funcionam como entradas de alta velocidade com um tempo de resposta de 5 μs, enquanto as 20 entradas restantes oferecem tempos de resposta de 35 μs ligados e 100 μs desligados. Os usuários podem ajustar o tempo do filtro de entrada para 0, 3 ou 12 ms para atender às necessidades específicas da aplicação.



Para controle de saída, o TM221CE40R inclui 16 saídas de relé normalmente abertas que lidam com cargas de 5–250 V CA ou 5–125 V CC. Cada saída suporta até 2 A, com no máximo 7 A por terminal comum, e opera com tempo de resposta liga/desliga de 10 ms. Os relés têm uma vida útil mecânica de mais de 20 milhões de ciclos e uma vida útil elétrica de 100.000 ciclos em plena carga, garantindo confiabilidade-de longo prazo.



Duas entradas analógicas-integradas aceitam sinais de 0 a 10 V CC com resolução de 10 bits (10 mV por LSB) e tempo de conversão de 1 ms por canal. Essas entradas possuem impedância de 100 kΩ e proteção contra sobretensão de até ±13 V CC permanentemente e ±30 V CC por até 5 minutos, protegendo contra surtos elétricos em ambientes industriais.



Perguntas frequentes


P: Quais são as configurações exatas de E/S no TM221CE40R?

R: O TM221CE40R fornece 40 pontos de E/S no total. Inclui 24 entradas discretas, todas configuráveis ​​como sink ou fonte (lógica positiva/negativa) operando a 24 VCC com corrente de entrada de 7 mA. Entre estas, 4 entradas servem como entradas rápidas com tempo de resposta de 5 µs. Além disso, a unidade possui 2 entradas analógicas com faixa de 0–10 VCC, resolução de 10 bits e valor LSB de 10 mV. As 16 saídas discretas são do tipo relé, normalmente abertas, classificadas em 2 A por ponto, com faixa de tensão de saída de 5–250 VCA ou 5–125 VCC.

P: Qual é a capacidade de memória e capacidade de backup?

R: O controlador oferece 256 KB de RAM para variáveis ​​internas e armazenamento de aplicativos do usuário, além de 256 KB de memória flash integrada-para retenção de programas e dados. Para armazenamento estendido, ele suporta cartões SD de até 2 GB de capacidade para arquivamento de programas e registro de dados. O relógio-em tempo real mantém uma precisão de ±30 segundos por mês a 25 graus.

P: Quantos módulos de expansão podem ser conectados?

R: O TM221CE40R suporta expansão por meio da família de módulos de expansão Modicon TM3. Ele acomoda até 7 módulos de expansão, permitindo um máximo de 48 saídas discretas adicionais para configurações de relés. Essa arquitetura modular permite o escalonamento do sistema desde E/S base 40 até configurações expandidas adaptadas aos requisitos da aplicação.

P: Qual é a faixa de temperatura operacional e as classificações ambientais?

R: O controlador opera em temperaturas ambientes de -10 graus a 55 graus (14 graus F a 131 graus F). A tolerância à umidade relativa varia de 10% a 95% sem condensação para operação e armazenamento. A vida mecânica da saída do relé é avaliada em 20.000.000 de ciclos, com vida elétrica dependendo das condições de carga.
