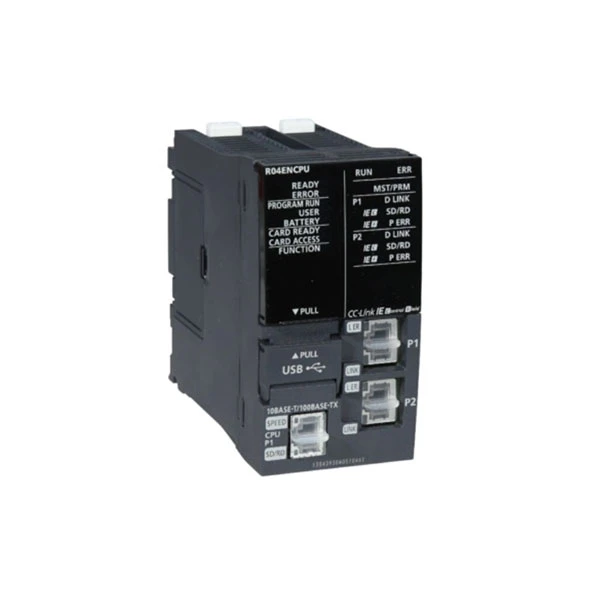

Mitsubishi R04ENCPU

Marca:Mitsubishi
Modelo:R04ENCPU

Situação do estoque:Os produtos estão disponíveis em estoque.

Recursos do produto

O Mitsubishi R04ENCPU é um módulo de CPU padrão da série MELSEC iQ-R da Mitsubishi Electric, otimizado para sistemas de controle de automação industrial de pequeno e médio- porte. A instrução LD é processada em 0,98 ns, enquanto as instruções MOV e ST (contendo IF, CASE e FOR) levam 1,96 ns. O valor PC MIX do Mitsubishi R04ENCPU de 419 instruções por microssegundo permite que ele responda rapidamente a diversos comandos de controle e realize operações lógicas complexas sem demora. O Mitsubishi R04ENCPU se destaca de produtos similares por seu desempenho de alta-velocidade, tornando-o ideal para cenários que exigem resposta-em tempo real, como controle de linha de fabricação e operação de máquinas de embalagem.

O Mitsubishi R04ENCPU também possui ampla capacidade de memória para executar vários programas e salvar dados. Possui capacidade de programa de 40K passos (160K bytes) e 400K bytes de memória de dispositivo/etiqueta, permitindo o armazenamento de um grande número de programas de controle, parâmetros de processo e dados operacionais. A memória de dados tem 1.072 K bytes (536 K palavras), com 24 K palavras de espaço de comunicação de varredura fixa para atender às necessidades de troca de dados de vários dispositivos. Além disso, o Mitsubishi R04ENCPU suporta expansão de cartão SD/SDHC com capacidade máxima de 32 GB, permitindo aos usuários fazer backup e armazenar programas e dados sem esforço, simplificando bastante a manutenção diária e atualizações de software.

Em termos de capacidade de E/S, o Mitsubishi R04ENCPU pode acomodar a maioria dos sistemas de automação-de pequeno e médio porte. Ele pode acomodar até 4.096 pontos de E/S (locais e remotos), com a rede ocupando 32 pontos de E/S inteligentes. Ele contém 12.288 pontos fixos de entrada (X)/saída (Y), 12.288 relés internos (M) e 18.432 registros de dados modificáveis pelo usuário (D), bem como um máximo de 160 mil registros de arquivo. O design flexível de E/S do Mitsubishi R04ENCPU permite que ele seja compatível com uma ampla gama de módulos de E/S e dispositivos inteligentes, tornando-o extremamente adaptável a uma variedade de cenários de controle.

Especificações

Modelo	R04ENCPU
Série	MELSEC iQ-Série R
Tipo	CPU padrão (CC-integrada-Link IE Field Basic)
Método de controle de operação	Operação cíclica do programa armazenado
Modo de controle de E/S	Modo de atualização
Tempo de processamento de instrução LD	0,98ns
Tempo de processamento de instruções MOV	1,96ns
Consumo Interno de Corrente	1,49 A (5 V CC)

Precauções

Em primeiro lugar, preste atenção às necessidades de fonte de alimentação do Mitsubishi R04ENCPU. O Mitsubishi R04ENCPU deve ser alimentado por um módulo de alimentação dedicado de 5 Vcc da família MELSEC iQ-R; não use uma fonte de alimentação não qualificada ou incompatível. Antes de ligar a energia, certifique-se de que a tensão esteja estável e que a conexão de energia esteja firme para evitar danos ao Mitsubishi R04ENCPU causados por flutuações de tensão ou mau contato. Além disso, não conecte ou remova o cabo de alimentação enquanto o Mitsubishi R04ENCPU estiver funcionando, pois isso pode resultar em perda de dados ou falha do módulo.

Em segundo lugar, a instalação do Mitsubishi R04ENCPU deve respeitar as regras aplicáveis. Instale o Mitsubishi R04ENCPU dentro de um painel de controle para evitar exposição direta à luz solar, chuva, poeira ou gases corrosivos. A posição de instalação deve ser estável e livre de vibrações ou impactos durante a operação, uma vez que o Mitsubishi R04ENCPU possui requisitos rigorosos de resistência a choques e vibrações, e vibração excessiva pode comprometer seus componentes internos e desempenho de processamento. Ao instalar, mantenha uma distância segura de outros equipamentos de aquecimento para evitar superaquecimento, pois a temperatura de trabalho padrão do Mitsubishi R04ENCPU é de 0 a 55 graus.

Perguntas frequentes

P: O que é o Mitsubishi R04ENCPU?

R: O Mitsubishi R04ENCPU é um módulo de CPU de controlador programável da série MELSEC iQ-R. Ela é classificada como uma CPU convencional com uma rede de controlador CC-Link IE integrada, destinada a sistemas de automação de-escala média que exigem rede integrada e de alta{6}}velocidade.

P: Qual é a principal diferença entre o R04ENCPU e um R04CPU padrão?

R: O principal diferencial é a rede integrada. O "EN" em R04ENCPU indica que ele inclui uma interface de rede CC-Link IE integrada. Este módulo possui duas portas Ethernet no lado da rede que podem servir como gateways, enquanto a porta Ethernet no lado da CPU é utilizada para comunicações Ethernet convencionais. Em comparação, a CPU R04 básica não possui esses recursos integrados-de rede industrial.

P: Quais são os recursos de processamento de sinal de alta-velocidade do R04ENCPU?

R: O Mitsubishi R04ENCPU é excelente na execução de programas de interrupção de ciclo constante com intervalo mínimo de 50 microssegundos (µs). Isso permite que o PLC leia corretamente sinais de-velocidade muito alta, independentemente do tempo de varredura principal, o que é perfeito para linhas de produção com produtos-de movimentação rápida.
