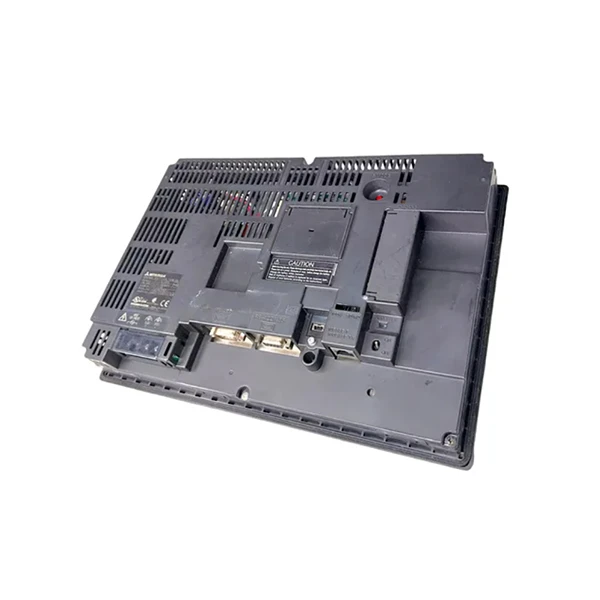

MitsubishiGT1275-VNBA

Marca:Mitsubishi
Modelo:GT1275-VNBA

Situação do estoque:Os produtos estão disponíveis em estoque.

Recursos do produto

No coração do Mitsubishi GT1275-VNBA está uma tela LCD colorida TFT de 10,4- polegadas com resolução VGA nítida de 640×480 pixels e suporte a 256 cores, garantindo fácil leitura de dados de produção, menus de controle e alertas de alarme em ambientes de oficina movimentados. A tela tem uma área de exibição efetiva de 170,9 mm (largura) × 128,2 mm (altura) e um tamanho de quadro físico de 211,2 mm × 158,4 mm, com um design de painel preto que se adapta a gabinetes industriais padrão. Ele fornece um ângulo de visão confortável de 45 graus para a esquerda/direita e 20 graus para cima/para baixo, permitindo que os operadores verifiquem os dados de vários ângulos. A luz de fundo foi projetada com uma CCFL-de longa duração que pode suportar mais de 52.000 horas de uso contínuo, diminuindo a necessidade de manutenção em operações de longo prazo. As opções de exibição de texto incluem fontes de 16 pontos (40 caracteres × 30 linhas) e fontes de 12 pontos (53 caracteres × 40 linhas) para caracteres de 2 bytes. Isto simplifica instalações multilíngues para fábricas de exportação.

O painel de toque industrial Mitsubishi GT1275-VNBA vem com quatro portas de comunicação-integradas para integração flexível com equipamentos de automação. Ele inclui uma porta Ethernet 10/100M para transmissão rápida de dados e suporte ao protocolo Modbus TCP/IP, permitindo conexão direta com controladores de terceiros e monitoramento remoto. Duas portas seriais (RS-232C e RS-422/RS-485) garantem compatibilidade com CLPs Mitsubishi (séries FX, QnA e A) e outros dispositivos industriais, enquanto uma porta USB Mini-B simplifica o download de programas e backup de dados. Um slot interno para cartão CF adiciona flexibilidade extra de armazenamento, permitindo que os usuários salvem arquivos de projetos e dados do sistema para recuperação rápida. Essa ampla conectividade torna-o uma IHM industrial versátil com conexão PLC perfeita para diversas configurações de automação.

Como parte da série Mitsubishi GOT1000, o GT1275-VNBA usa GT Designer3 (versão 1.01B ou superior) para programação, com compatibilidade retroativa com GT Designer2, reduzindo custos de treinamento para equipes. Ele oferece suporte à exibição em vários-idiomas, simplificando as operações para fábricas globais. O design-montado em painel é fácil de instalar em gabinetes existentes, com tamanho total de 303 mm × 214 mm × 53 mm e peso de apenas 1,5 kg, economizando espaço em painéis de controle. Atende à certificação CE, garantindo a conformidade com os padrões industriais internacionais, e vem com peças de retroiluminação substituíveis, reduzindo os custos de manutenção a longo prazo.

Especificações

Modelo	GT1275-VNBA
Série	Série GOT1000 (tipo GT12)
Tipo	Terminal do operador com tela de toque colorida de 10,4 polegadas
Resolução	VGA (640 × 480 pixels)
Cor de exibição	LCD TFT de 256 cores
Ângulo de visão	Esquerda/Direita 45 graus, Cima/Baixo 20 graus
Brilho	200 cd/m² (4 níveis ajustáveis)
Dimensões	211,2 (L) × 158,4 (A) × 53 (P) mm

Cenários de aplicação

Nas fábricas automotivas, o Mitsubishi GT1275-VNBA é instalado em linhas de montagem para se conectar a 12 robôs de soldagem por linha de produção. Ele exibe o torque em tempo real (variando de 5N·m a 50N·m) e a velocidade de soldagem (até 80 cm por minuto), permitindo que os operadores ajustem os parâmetros rapidamente. Isto ajuda a reduzir erros de soldagem em 8% e a melhorar a taxa de qualificação de soldagem para 99,7%. O Mitsubishi GT1275-VNBA também monitora o status de funcionamento de 20 correias transportadoras, reduzindo o tempo de inatividade do equipamento em 15% ao mês, o que economiza cerca de 36 horas de produção todos os anos.

Em máquinas de embalagem, o Mitsubishi GT1275-VNBA serve como terminal de controle principal para oito máquinas de envase e selagem ao mesmo tempo. Ajusta o volume de enchimento de 50ml a 500ml com erro inferior a 0,5ml e exibe velocidade de embalagem de até 120 embalagens por minuto. Esse painel de toque industrial de 10,4- polegadas ajuda as fábricas a reduzir o desperdício de matéria-prima em 12%, economizando cerca de 500 kg de materiais por mês para fábricas de embalagens de médio porte. Seu recurso de suporte multilíngue também atende às necessidades de equipamentos de exportação, tornando-o uma escolha popular para fábricas de embalagens que vendem produtos para 10+ países.

Em fábricas de processamento de alimentos, o Mitsubishi GT1275-VNBA é usado em armazenamento refrigerado e linhas de processamento. Ele monitora a temperatura de 30 câmaras frigoríficas, mantendo a temperatura entre 0 graus e 5 graus com uma flutuação inferior a ± 0,3 graus, garantindo que 100% dos lotes de alimentos atendam aos padrões de segurança. Seu painel frontal IP65 resiste a respingos de óleo e água, tornando-o adequado para oficinas de processamento de alimentos úmidos e empoeirados. Também se conecta às máquinas de classificação, exibindo o número de produtos classificados (até 500 peças por hora) e a taxa de rejeição (controlada abaixo de 1%), ajudando os trabalhadores a otimizar os processos de classificação e a reduzir os custos de mão de obra em 18%.

Perguntas frequentes

P: Quais são as especificações de exibição do GT1275-VNBA?

R: O GT1275-VNBA possui uma tela LCD colorida TFT de 10,4 polegadas com resolução VGA de 640 × 480 pixels. Suporta 256 cores. O display oferece brilho de 200 cd/m² com controle ajustável em 4 etapas. Os ângulos de visão são 45 graus para a esquerda, 45 graus para a direita, 30 graus para cima e 20 graus para baixo. A tela sensível ao toque usa tecnologia de digitalização de filme resistivo analógico.

P: Qual é a diferença entre GT1275-VNBA e GT1275-VNBD?

R: A diferença é a entrada da fonte de alimentação. GT1275-VNBA funciona com alimentação CA (100–240 V CA), enquanto GT1275-VNBD funciona com 24 V CC. O consumo de energia é de 18 W ou menos para a versão AC e 11 W ou menos para a versão DC. Todas as outras especificações são idênticas entre os dois modelos.

P: Qual é o consumo de energia e a faixa de tensão de entrada?

R: O GT1275-VNBA opera com alimentação CA: 100–240 Vca (+10%, −15%) a 50/60 Hz ±5%. O consumo de energia é de 18 W ou menos com luz de fundo ligada e 15 W ou menos com luz de fundo desligada. A potência aparente máxima de entrada é de 44 VA em plena carga. A corrente de partida é de 40A ou menos por 4 ms com carga máxima. O tempo de falha de energia instantânea permitido é de 20 ms a 100 Vca ou superior.

P: Qual software é necessário para programar esta IHM?

R: O GT1275-VNBA não é compatível com GT Works2 ou GT Designer2. Requer GT Works3 versão 1.01B ou posterior. O conjunto de software GT Works3 inclui GT Designer3 para design de tela e GT Simulator3 para simulação de IHM baseada em PC antes da implantação.

P: Quanta memória o GT1275-VNBA possui?

R: O GT1275-VNBA contém 6 MB de memória Flash-integrada para dados do projeto e armazenamento do sistema operacional. Algumas fontes relatam armazenamento em unidade de 9 MB C. Ele também inclui 512 KB de SRAM alimentada por bateria para reter dados de relógio, histórico de alarmes e informações de receitas. Um slot para cartão CF está disponível para expansão de armazenamento externo.
