Como fornecedor respeitável de unidades de frequência variável OMRON (VFDs), encontrei inúmeras consultas sobre a forma de onda de tensão de saída desses dispositivos. Compreender a forma de onda de tensão de saída é crucial para quem deseja otimizar o desempenho de seus equipamentos industriais alimentados por Omron VFDs. Nesta postagem do blog, vou me aprofundar nos meandros da forma de onda de tensão de saída dos VFDs OMRON, explicando suas características, fatores que a influenciam e seu significado em várias aplicações.
Compreendendo o básico da forma de onda de tensão de saída
A forma de onda de tensão de saída de um VFD é o padrão de variação de tensão ao longo do tempo nos terminais de saída da unidade. Essa forma de onda é essencial porque afeta diretamente o desempenho e a vida útil do motor conectado ao VFD. No caso do OMRON VFDS, a forma de onda de tensão de saída foi projetada para imitar uma forma de onda sinusoidal o mais próximo possível. Uma forma de onda sinusoidal é ideal porque minimiza a distorção harmônica, reduz o aquecimento do motor e melhora a eficiência motora geral.
Os VFDs OMRON usam técnicas de modulação de largura de pulso (PWM) para gerar a forma de onda de tensão de saída. O PWM envolve alternar rapidamente a tensão CC do barramento DC da unidade ligado e desativado em alta frequência. Ao variar a largura desses pulsos, o VFD pode criar uma forma de onda de tensão de saída que se aproxima de uma onda senoidal. Este método permite o controle preciso da velocidade e torque do motor, mantendo alta eficiência.
Características da forma de onda de tensão de saída OMRON VFD
A forma de onda de tensão de saída dos VFDs OMRON normalmente exibe várias características -chave:
Forma sinusoidal
Como mencionado anteriormente, os VFDs OMRON se esforçam para produzir uma forma de onda de tensão de saída sinusoidal. Uma forma de onda sinusoidal é suave e contínua, com uma frequência e amplitude bem definidas. Essa forma é benéfica para os motores, porque reduz a tensão nos enrolamentos e rolamentos do motor, levando a uma vida útil mais longa e menos manutenção.
Frequência e amplitude variáveis
Uma das funções primárias de um VFD é variar a frequência e a amplitude da tensão de saída para controlar a velocidade do motor. O OMRON VFDs pode ajustar a frequência em uma ampla faixa, normalmente de 0,1 Hz a várias centenas de Hz. A amplitude da tensão de saída também é ajustada proporcionalmente à frequência para manter uma proporção constante de volts - por - Hertz (V/Hz). Essa proporção é fundamental para garantir que o motor opere dentro de sua densidade de fluxo magnético projetado, impedindo o superaquecimento e outros problemas.
Baixa distorção harmônica
Os harmônicos são frequências indesejadas que podem distorcer a forma de onda de tensão de saída. Altos níveis de distorção harmônica podem causar problemas como superaquecimento do motor, aumento de perdas de energia e interferência em outros equipamentos elétricos. Os VFDs OMRON são projetados para minimizar a distorção harmônica através de algoritmos PWM avançados e técnicas de filtragem. Isso resulta em uma forma de onda de tensão de saída mais limpa que é mais compatível com motores e outros dispositivos elétricos.
Fatores que influenciam a forma de onda de tensão de saída
Vários fatores podem influenciar a forma de onda de tensão de saída do OMRON VFDS:
Características de carga
O tipo de carga conectado ao VFD pode ter um impacto significativo na forma de onda de tensão de saída. Cargas indutivas, como motores, tendem a suavizar a forma de onda de tensão até certo ponto. No entanto, se a carga tiver uma corrente de ingresso alta ou for altamente não linear, pode causar distorção harmônica adicional. Por exemplo, um motor com uma grande inércia ou um compressor com um torque de partida alto pode desenhar mais corrente durante a inicialização, o que pode afetar a forma de onda.
Frequência da transportadora
A frequência da transportadora é a frequência na qual os interruptores PWM operam. Uma frequência mais alta portadora geralmente resulta em uma forma de onda de tensão de saída mais suave com menor distorção harmônica. No entanto, aumentar a frequência da transportadora também aumenta as perdas de comutação no VFD, o que pode reduzir sua eficiência. Os VFDs OMRON permitem que os usuários ajustem a frequência da transportadora dentro de um determinado intervalo para equilibrar entre a qualidade e a eficiência da forma de onda.
Configurações VFD
As configurações no OMRON VFD, como os tempos de aceleração e desaceleração, também podem afetar a forma de onda de tensão de saída. Por exemplo, um tempo de aceleração muito curto pode causar um aumento repentino na corrente, o que pode distorcer a forma de onda. Ao definir corretamente essas configurações, os usuários podem otimizar a forma de onda de tensão de saída para seu aplicativo específico.
Significado da forma de onda de tensão de saída em diferentes aplicações
A forma de onda de tensão de saída do OMRON VFDS desempenha um papel crucial em várias aplicações:
Automação industrial
Na automação industrial, os motores são usados para acionar cintos de transportadores, bombas, ventiladores e outros equipamentos. Uma forma de onda de tensão de saída limpa e estável garante a operação suave desses motores, reduzindo o risco de falha e tempo de inatividade do equipamento. Por exemplo, em uma fábrica, uma correia transportadora alimentada por um OMRON VFD com uma forma de onda de tensão de alta qualidade pode operar com mais eficiência, levando a um aumento da produtividade.
Sistemas HVAC
Os sistemas de aquecimento, ventilação e ar condicionado (HVAC) dependem de VFDs para controlar a velocidade dos ventiladores e bombas. Uma forma de onda de tensão de saída sinusoidal ajuda a reduzir o ruído e a vibração nesses sistemas, melhorando o conforto dos ocupantes do edifício. Além disso, isso pode levar à economia de energia, permitindo que os motores operem em velocidades ideais.
Modelos Omron VFD específicos e seu desempenho da forma de onda
Vamos dar uma olhada em alguns modelos OMRON VFD específicos e seu desempenho na forma de onda:
Omron Inverter MX2 3G3MX2 - A4022 - E
OOmron Inverter MX2 3G3MX2 - A4022 - Eé um modelo popular conhecido por sua forma de onda de tensão de alta e saída de desempenho. Ele usa a tecnologia PWM avançada para gerar uma forma de onda sinusoidal com baixa distorção harmônica. Este modelo é adequado para uma ampla gama de aplicações, incluindo motores pequenos a médios em ambientes industriais e comerciais.

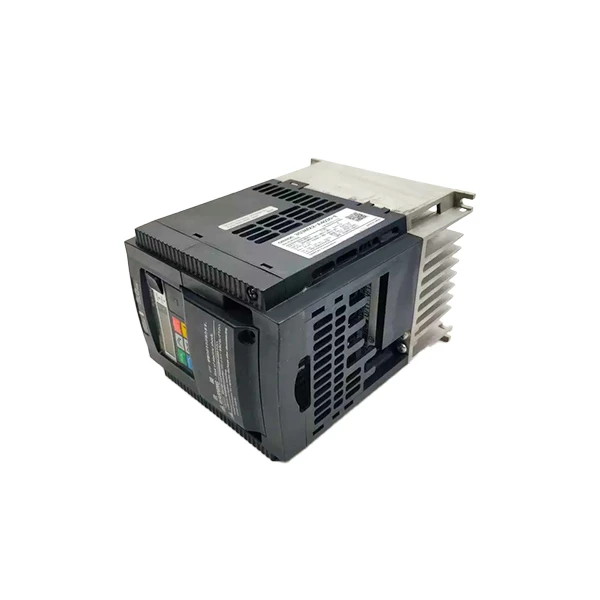

OMRON 3G3MX2 - A4030 - E
OOMRON 3G3MX2 - A4030 - EOferece recursos aprimorados de controle da forma de onda. Ele pode ajustar a forma de onda de tensão de saída com base nos requisitos de carga, garantindo o desempenho ideal do motor. Esse modelo é frequentemente usado em aplicações, onde são necessários controle preciso e alta eficiência, como em máquinas -ferramentas e robótica.
OMRON 3G3MX2 - A2007 - V1
OOMRON 3G3MX2 - A2007 - V1foi projetado para aplicações com restrições de espaço. Apesar de seu tamanho compacto, ele ainda fornece uma forma de onda de tensão de saída de alta qualidade. Este modelo é ideal para uso em equipamentos industriais de pequena escala e eletrodomésticos.
Contato para compra e consulta
Se você estiver interessado em aprender mais sobre os VFDs OMRON e suas formas de onda de tensão de saída ou se estiver procurando comprar OMRON VFDs para seu aplicativo específico, encorajo você a alcançar. Como fornecedor de confiança, posso fornecer informações detalhadas ao produto, suporte técnico e preços competitivos. Seja você um pequeno empresário ou um grande fabricante industrial, estou aqui para ajudá -lo a encontrar a solução certa OMRON VFD para suas necessidades.
Referências
- Omron Corporation. (20xx). OMRON Manuais de usuário da unidade de frequência variável.
- Comissão Eletrotécnica Internacional (IEC). (20xx). Padrões para unidades de frequência variável e desempenho motor.
- IEEE Transações em aplicações do setor. (20xx). Documentos de pesquisa sobre formas de onda de tensão de saída VFD.
