Como fornecedor de módulos PLC da ABB, sou frequentemente questionado sobre como utilizar as funções de entrada/saída analógica destes módulos. Nesta postagem do blog, fornecerei um guia completo sobre esse tópico, cobrindo tudo, desde os conceitos básicos de sinais analógicos até as etapas práticas de configuração e uso de módulos PLC da ABB para entrada/saída analógica.

Compreendendo os sinais analógicos

Antes de mergulhar nos detalhes do uso dos módulos PLC da ABB para entrada/saída analógica, é importante entender o que são sinais analógicos. Sinais analógicos são sinais contínuos que podem assumir qualquer valor dentro de uma determinada faixa. No contexto da automação industrial, os sinais analógicos são comumente usados para representar grandezas físicas como temperatura, pressão, vazão e nível.

Ao contrário dos sinais digitais, que só podem ter dois estados (ligado ou desligado), os sinais analógicos podem ter um número infinito de valores. Isso os torna mais adequados para representar quantidades físicas do mundo real que variam continuamente. No entanto, isso também significa que os sinais analógicos requerem processamento e conversão mais complexos para serem usados de forma eficaz em um sistema digital como um PLC.

Tipos de módulos de entrada/saída analógica PLC ABB

A ABB oferece uma ampla gama de módulos PLC para entrada/saída analógica, cada um projetado para atender aos requisitos específicos da aplicação. Alguns dos tipos mais comuns de módulos de entrada/saída analógica PLC da ABB incluem:

Módulo de entrada analógica AI845 ABB: Este módulo foi projetado para medir sinais de entrada analógicos, como tensão, corrente e resistência. Possui alta precisão e resolução, tornando-o adequado para aplicações que requerem medição precisa de grandezas físicas.Módulo de entrada analógica AI845 ABB
ABB MS116-2.5A: Este é um módulo de saída analógica que pode ser usado para controlar dispositivos analógicos, como válvulas, atuadores e inversores de velocidade variável. Ele pode emitir um sinal de corrente ou tensão dentro de uma faixa especificada, permitindo um controle preciso do dispositivo conectado.ABB MS116-2.5A
ABB DX571 1TNE968902R2302: Este módulo combina funções de entrada e saída analógicas em uma única unidade. Ele pode medir vários sinais de entrada analógicos e emitir sinais de controle analógicos, tornando-o uma solução versátil para muitas aplicações industriais.ABB DX571 1TNE968902R2302

Configurando Módulos de Entrada Analógica PLC ABB

O primeiro passo para usar os módulos de entrada analógica PLC da ABB é configurá-los corretamente. Isso envolve a configuração dos parâmetros do módulo, como o tipo de sinal de entrada (tensão ou corrente), a faixa de entrada e a taxa de amostragem.

Determine o tipo de sinal de entrada: A primeira coisa que você precisa fazer é determinar o tipo de sinal de entrada analógico que você medirá. Este poderia ser um sinal de tensão (por exemplo, 0 - 10V) ou um sinal de corrente (por exemplo, 4 - 20mA). Certifique-se de selecionar o tipo de sinal de entrada apropriado na configuração do módulo.
Defina o intervalo de entrada: Depois de determinar o tipo de sinal de entrada, você precisa definir a faixa de entrada. Este é o intervalo de valores que o módulo pode medir. Por exemplo, se você estiver medindo um sinal de corrente de 4 a 20 mA, deverá definir a faixa de entrada para 4 a 20 mA.
Configurar a taxa de amostragem: A taxa de amostragem determina com que frequência o módulo irá amostrar o sinal de entrada. Uma taxa de amostragem mais alta significa que o módulo irá capturar mais pontos de dados, mas também requer mais poder de processamento. Você precisa escolher uma taxa de amostragem apropriada para sua aplicação.

A maioria dos módulos de entrada analógica PLC da ABB podem ser configurados usando o software de programação PLC da ABB. Basta conectar o módulo ao PLC, abrir o software de programação e navegar até as configurações do módulo. Siga as instruções na tela para configurar os parâmetros do módulo.

Lendo valores de entrada analógica

Depois de configurar o módulo de entrada analógica PLC da ABB, você pode começar a ler os valores da entrada analógica. Os valores de entrada analógica são normalmente lidos como valores digitais na memória do CLP. Esses valores digitais precisam ser convertidos em valores físicos reais usando uma fórmula de escala.

A fórmula de escala depende do tipo e faixa do sinal de entrada. Por exemplo, se você estiver medindo um sinal de corrente de 4 a 20 mA e o módulo estiver configurado para gerar um valor digital na faixa de 0 a 32767, a fórmula de escala seria:

[Físico\ Valor=\frac{(Digital\ Valor - 0)}{32767}\times(20 - 4)+4]

No seu programa PLC, você pode usar a lógica ladder ou outras instruções de programação para ler o valor digital do módulo e aplicar a fórmula de escala para convertê-lo em um valor físico do mundo real.

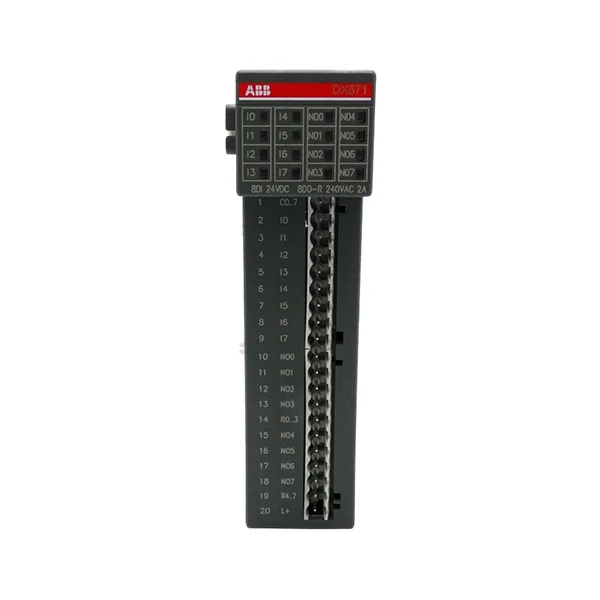

ABB DX571 1TNE968902R2302 suppliers

Configurando Módulos de Saída Analógica PLC ABB

A configuração dos módulos de saída analógica PLC da ABB é semelhante à configuração dos módulos de entrada analógica. Você precisa configurar os parâmetros do módulo, como tipo de sinal de saída (tensão ou corrente), faixa de saída e resolução.

Determine o tipo de sinal de saída: O primeiro passo é determinar o tipo de sinal de saída analógico que você usará para controlar o dispositivo conectado. Este poderia ser um sinal de tensão (por exemplo, 0 - 10V) ou um sinal de corrente (por exemplo, 4 - 20mA).
Defina o intervalo de saída: Depois de determinar o tipo de sinal de saída, você precisa definir a faixa de saída. Este é o intervalo de valores que o módulo pode gerar. Por exemplo, se você estiver controlando uma válvula com um sinal de corrente de 4 a 20 mA, deverá definir a faixa de saída para 4 a 20 mA.
Configurar a resolução: A resolução determina o menor incremento pelo qual o sinal de saída pode ser alterado. Uma resolução mais alta significa que o módulo pode fornecer um controle mais preciso do dispositivo conectado.

Novamente, a maioria dos módulos de saída analógica PLC da ABB podem ser configurados usando o software de programação PLC da ABB. Conecte o módulo ao PLC, abra o software de programação e navegue até as definições de configuração do módulo para definir os parâmetros do módulo.

Escrevendo valores de saída analógica

Depois de configurar o módulo de saída analógica PLC da ABB, você pode começar a escrever valores de saída analógica para controlar o dispositivo conectado. Os valores de saída analógica são normalmente escritos como valores digitais na memória do CLP. Esses valores digitais precisam ser convertidos no sinal de saída apropriado usando uma fórmula de escala.

A fórmula de escala para saída analógica é semelhante à fórmula de escala para entrada analógica. Por exemplo, se você quiser emitir um sinal de corrente de 4 a 20 mA e o módulo estiver configurado para aceitar um valor digital na faixa de 0 a 32767, a fórmula de escala seria:

[Digital\ Valor=\frac{(Físico\ Valor - 4)}{(20 - 4)}\times32767]

No seu programa PLC, você pode usar lógica ladder ou outras instruções de programação para calcular o valor digital com base no valor físico desejado e gravá-lo na saída do módulo.

Solução de problemas de entrada/saída analógica

Às vezes, você pode encontrar problemas ao usar módulos de entrada/saída analógica PLC da ABB. Aqui estão alguns problemas comuns e suas possíveis soluções:

Leituras imprecisas: Se você estiver obtendo leituras de entrada analógica imprecisas, verifique o tipo de sinal de entrada e as configurações de faixa. Certifique-se de que o sinal de entrada esteja dentro da faixa especificada e que o módulo esteja configurado corretamente. Além disso, verifique se há interferência elétrica ou ruído no sinal de entrada.
Nenhum sinal de saída: Se o módulo de saída analógica não estiver fornecendo um sinal de saída, verifique o tipo de sinal de saída e as configurações de faixa. Certifique-se de que o módulo esteja ligado e que o dispositivo conectado esteja funcionando corretamente. Além disso, verifique se há problemas de fiação ou conexões soltas.
Erros de comunicação: Se você estiver enfrentando erros de comunicação entre o CLP e o módulo de entrada/saída analógica, verifique as configurações de comunicação. Certifique-se de que o módulo esteja conectado corretamente ao CLP e que o protocolo de comunicação esteja configurado corretamente.

Conclusão

Usar as funções de entrada/saída analógica dos módulos PLC da ABB é uma parte importante da automação industrial. Ao compreender os conceitos básicos dos sinais analógicos, configurar os módulos corretamente e usar as fórmulas de escala apropriadas, você pode medir e controlar efetivamente grandezas físicas do mundo real usando CLPs da ABB.
