Como selecionar o cabo apropriado para um inversor de frequência Mitsubishi?

Quando se trata de operar VFDs (unidades de frequência variável) Mitsubishi de forma eficiente e segura, um dos aspectos mais críticos, embora muitas vezes esquecido, é a seleção do cabo apropriado. Como fornecedor experiente de VFD da Mitsubishi, testemunhei em primeira mão o impacto que a seleção de cabos pode ter no desempenho e na longevidade dessas unidades. Neste blog, compartilharei meus insights e conhecimentos sobre como escolher o cabo certo para o seu Mitsubishi VFD, garantindo operação e confiabilidade ideais.

Compreendendo os princípios básicos dos cabos VFD

Os VFDs são projetados para controlar a velocidade e o torque de motores elétricos variando a frequência e a tensão da fonte de alimentação. Esse processo gera harmônicos de alta frequência e interferência eletromagnética (EMI), que podem causar problemas como superaquecimento do motor, mau funcionamento do equipamento e interferência com outros dispositivos eletrônicos. Para mitigar esses problemas, é essencial usar cabos projetados especificamente para aplicações VFD.

Os cabos VFD normalmente possuem vários recursos importantes que os diferenciam dos cabos de alimentação padrão. Estes incluem:

Blindagem:Os cabos VFD geralmente são blindados para reduzir EMI e proteger contra ruído elétrico. A blindagem pode ser feita de diversos materiais, como folha de alumínio, trança de cobre ou uma combinação de ambos.
Isolamento:O isolamento dos cabos VFD foi projetado para suportar as altas tensões e frequências geradas pelo inversor. É importante escolher um cabo com isolamento adequado à tensão e frequência específicas do seu VFD.
Tamanho do condutor:O tamanho do condutor do cabo afeta sua capacidade de condução de corrente. É crucial selecionar um cabo com um tamanho de condutor apropriado para a corrente nominal do seu VFD e o comprimento do cabo.

Fatores a serem considerados ao selecionar um cabo para VFDs Mitsubishi

1. Modelo e especificações do VFD

O primeiro passo para selecionar o cabo apropriado para o seu Mitsubishi VFD é entender o modelo específico e suas especificações técnicas. Diferentes modelos de VFD têm diferentes classificações de tensão, corrente e frequência, o que determinará os requisitos do cabo. Por exemplo, oMitsubishi FR-CS84-080-60pode ter requisitos de cabo diferentes em comparação com oMitsubishi FR-E840-0095-4-60. Consulte a documentação do fabricante para obter informações detalhadas sobre os requisitos de cabo para o seu modelo específico de VFD.

2. Carga do Motor e Requisitos de Corrente

A carga do motor e os requisitos de corrente também são fatores importantes a serem considerados ao selecionar um cabo. O cabo deve ser capaz de transportar a corrente nominal do motor sem superaquecer ou causar quedas de tensão. Calcule a corrente de plena carga do motor com base em sua potência e eficiência e, em seguida, selecione um cabo com tamanho de condutor que possa suportar essa corrente. Também é uma boa ideia deixar alguma margem para futuras expansões ou cargas adicionais.

3. Comprimento do cabo

O comprimento do cabo entre o VFD e o motor é outro fator crucial. Cabos mais longos podem resultar em quedas de tensão maiores, o que pode afetar o desempenho do motor e do VFD. Para minimizar quedas de tensão, é importante selecionar um cabo com condutor de tamanho maior para percursos mais longos. Além disso, considere usar cabos com impedância mais baixa para reduzir os efeitos das quedas de tensão.

4. Condições Ambientais

As condições ambientais em que o cabo será instalado também podem afetar o seu desempenho e vida útil. Fatores como temperatura, umidade, exposição química e estresse físico podem afetar o isolamento e a blindagem do cabo. Por exemplo, se o cabo for instalado em um ambiente de alta temperatura, é importante escolher um cabo com isolamento que possa suportar o calor. Da mesma forma, se o cabo for exposto a produtos químicos ou óleos, selecione um cabo com capa resistente a produtos químicos.

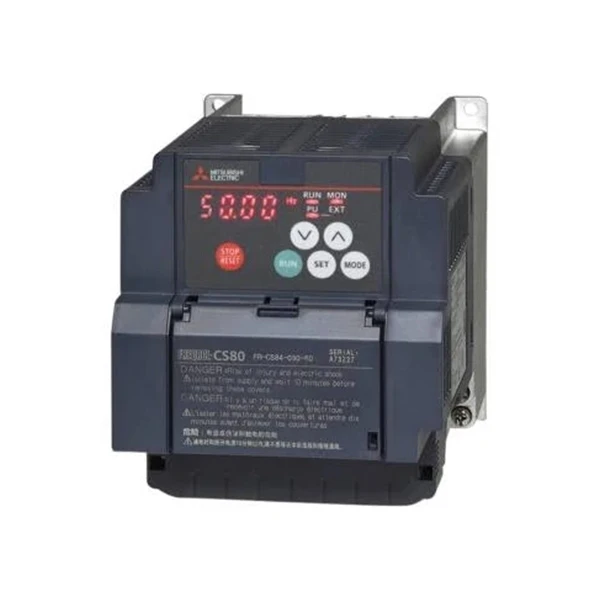

Mitsubishi Electric FR-F840-00250-E2-60 Mitsubishi FR-CS84-080-60

5. Considerações sobre EMI e RFI

Conforme mencionado anteriormente, os VFDs geram harmônicos de alta frequência e EMI, que podem causar interferência em outros dispositivos eletrônicos. Para minimizar EMI e RFI, é importante usar um cabo blindado. A blindagem ajuda a conter os campos eletromagnéticos gerados pelo VFD e evita que eles irradiem para o ambiente circundante. Além disso, o aterramento adequado do cabo e do VFD é essencial para garantir proteção eficaz contra EMI e RFI.

Tipos de cabos adequados para VFDs Mitsubishi

1. Cabos de alimentação VFD

Os cabos de alimentação VFD são projetados para transportar energia de alta tensão e alta corrente do VFD para o motor. Esses cabos normalmente têm condutores grandes e são blindados para reduzir EMI. Eles estão disponíveis em diversas tensões e classificações de amperagem para atender aos requisitos específicos de diferentes modelos de VFD e cargas de motor.

2. Cabos de controle

Os cabos de controle são usados para transmitir sinais entre o VFD e outros dispositivos de controle, como sensores, relés e controladores lógicos programáveis (CLPs). Esses cabos são normalmente menores em tamanho e têm uma classificação de tensão mais baixa em comparação com os cabos de alimentação. Eles também são blindados para proteger contra EMI e garantir uma transmissão de sinal confiável.

3. Cabos de comunicação

Se o seu Mitsubishi VFD suportar protocolos de comunicação, como Modbus, Profibus ou Ethernet, você precisará usar cabos de comunicação para conectar o VFD à rede. Esses cabos são projetados para transmitir dados em altas velocidades e geralmente são blindados para evitar interferências com outros dispositivos eletrônicos.

Dicas de instalação de cabos

Depois de selecionar o cabo apropriado para o seu Mitsubishi VFD, é importante instalá-lo corretamente para garantir desempenho e segurança ideais. Aqui estão algumas dicas de instalação que você deve ter em mente:

Roteamento adequado de cabos:Passe o cabo longe de fontes de calor, umidade e estresse mecânico. Evite passar o cabo paralelo a linhas de energia de alta tensão ou outras fontes de EMI.
Terminação segura do cabo:Certifique-se de que o cabo esteja devidamente terminado em ambas as extremidades usando os conectores e terminais apropriados. Conexões soltas ou inadequadas podem causar quedas de tensão, superaquecimento e outros problemas.
Aterramento:O aterramento adequado é essencial para cabos VFD para reduzir EMI e garantir segurança. Conecte a blindagem do cabo ao sistema de aterramento em ambas as extremidades do cabo.
Suporte de cabo:Use bandejas de cabos, conduítes ou outros sistemas de suporte para fixar o cabo e evitar que ele ceda ou seja danificado.

Conclusão

Selecionar o cabo apropriado para o seu Mitsubishi VFD é uma etapa crítica para garantir a operação eficiente e confiável do seu sistema de controle do motor. Considerando fatores como modelo do VFD, carga do motor, comprimento do cabo, condições ambientais e requisitos de EMI/RFI, você pode escolher o cabo certo para sua aplicação. Lembre-se de seguir as recomendações e diretrizes de instalação do fabricante para garantir instalação e desempenho adequados.

Se você ainda não tiver certeza de qual cabo é melhor para o seu VFD Mitsubishi, ou se tiver outras dúvidas sobre VFDs ou produtos relacionados, não hesite em nos contatar para obter aconselhamento especializado. Estamos aqui para ajudá-lo a fazer as escolhas certas para suas necessidades específicas e garantir o sucesso do seu projeto.
