Ei! Como fornecedor de IHMs da Schneider, recebo muitas perguntas sobre como configurar a comunicação Modbus nas IHMs da Schneider. Pode parecer uma tarefa difícil no início, mas não se preocupe – estou aqui para explicar tudo de uma forma que seja fácil de entender.
O que é comunicação Modbus?
Antes de mergulharmos no processo de configuração, vamos examinar rapidamente o que é comunicação Modbus. Modbus é um protocolo de comunicação serial amplamente utilizado em automação industrial. Ele permite que diferentes dispositivos, como IHMs, PLCs e sensores, se comuniquem entre si. Existem dois tipos principais de Modbus: Modbus RTU e Modbus TCP. Modbus RTU é usado para comunicação serial via RS-232 ou RS-485, enquanto Modbus TCP é usado para comunicação baseada em Ethernet.
Por que usar Modbus com IHMs Schneider?
As IHMs da Schneider são conhecidas por sua confiabilidade e interfaces fáceis de usar. Ao combiná-los com a comunicação Modbus, você pode criar um sistema de automação industrial contínuo e eficiente. Com o Modbus, você pode conectar facilmente sua IHM Schneider a outros dispositivos compatíveis com Modbus, permitindo monitorar e controlar vários processos em tempo real.
Pré-requisitos
Antes de começar a configurar a comunicação Modbus em sua IHM Schneider, você precisará de algumas coisas:

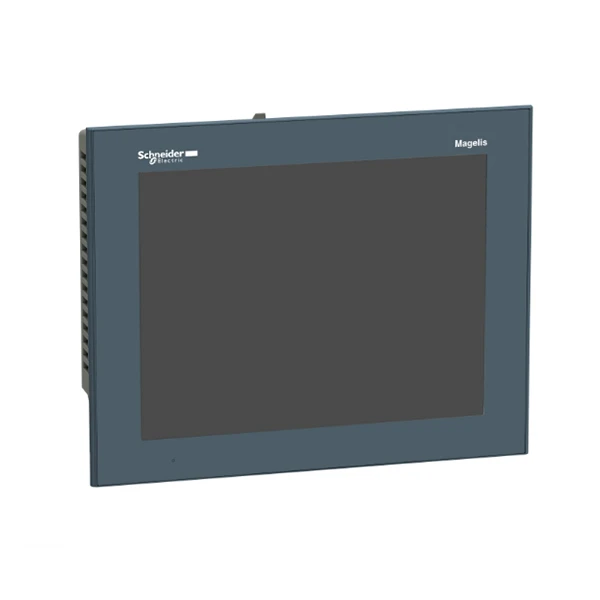

- Uma IHM Schneider, como aHMISTU855 Schneider Electric,HMIGXU3512 - Tela panorâmica de 7 polegadas, ouIHM Schneider Electric GTO 5310.
- Um dispositivo compatível com Modbus (por exemplo, um PLC) para comunicação.
- Os cabos e conectores apropriados para o método de comunicação escolhido (RS-232, RS-485 ou Ethernet).
- O software necessário para configurar sua IHM Schneider (geralmente fornecido pela Schneider Electric).
Guia de configuração passo a passo
Etapa 1: configure seu hardware
Primeiro, certifique-se de que sua IHM Schneider e dispositivo compatível com Modbus estejam conectados corretamente. Se estiver usando Modbus RTU, conecte a IHM ao dispositivo usando um cabo RS-232 ou RS-485. Se você estiver usando Modbus TCP, conecte ambos os dispositivos à mesma rede Ethernet.
Etapa 2: iniciar o software de configuração
Abra o software fornecido pela Schneider Electric para configurar sua IHM. Este software permitirá que você crie e edite seu projeto de IHM, incluindo a configuração da comunicação Modbus.
Etapa 3: crie um novo projeto
No software de configuração, crie um novo projeto para sua IHM Schneider. Você precisará especificar o modelo da sua IHM e outras configurações básicas, como resolução da tela e idioma.
Etapa 4: adicionar um driver de comunicação
No projeto adicione um driver de comunicação Modbus. Este driver permitirá que sua IHM se comunique com o dispositivo compatível com Modbus. Você precisará selecionar o método de comunicação apropriado (RTU ou TCP) e inserir as configurações relevantes, como endereço do dispositivo, taxa de transmissão (para RTU) e endereço IP (para TCP).
Etapa 5: definir as configurações de comunicação
Depois de adicionar o driver Modbus, você precisará definir as configurações de comunicação com mais detalhes. Isso inclui definir o formato dos dados, paridade, bits de parada (para RTU) e outros parâmetros. Certifique-se de que essas configurações correspondam às configurações do seu dispositivo compatível com Modbus.
Etapa 6: mapear os dados
Em seguida, você precisará mapear os dados entre sua IHM e o dispositivo compatível com Modbus. Isso envolve especificar quais registros ou locais de memória no dispositivo você deseja ler ou gravar. Você pode criar variáveis em seu projeto de IHM para representar esses pontos de dados e, em seguida, vinculá-los aos endereços Modbus apropriados.
Etapa 7: teste a comunicação
Depois de definir as configurações de comunicação e mapear os dados, é hora de testar a comunicação. Use as ferramentas de diagnóstico do software de configuração para verificar se a IHM consegue se comunicar com sucesso com o dispositivo compatível com Modbus. Você pode ler e gravar dados no dispositivo para verificar se tudo está funcionando corretamente.
Etapa 8: Crie a interface do usuário
Assim que a comunicação estiver funcionando, você pode começar a criar a interface do usuário para sua IHM. Isso inclui adicionar botões, indicadores, gráficos e outros elementos para permitir ao usuário interagir com o sistema. Você pode usar as variáveis criadas anteriormente para exibir e controlar os dados do dispositivo compatível com Modbus.
Etapa 9: implantar o projeto
Depois de terminar de criar a interface do usuário e testar a comunicação, você pode implantar o projeto em sua IHM Schneider. Isso envolve a transferência do arquivo do projeto do seu computador para a IHM usando uma unidade USB ou uma conexão Ethernet.
Dicas para solução de problemas
Se você encontrar algum problema durante o processo de configuração, aqui estão algumas dicas de solução de problemas:
- Verifique as conexões de hardware:Certifique-se de que todos os cabos e conectores estejam conectados corretamente e que não haja conexões soltas.
- Verifique as configurações de comunicação:Verifique novamente se as configurações de comunicação em sua IHM e no dispositivo compatível com Modbus correspondem. Isso inclui o endereço do dispositivo, taxa de transmissão, paridade, bits de parada e endereço IP.
- Verifique a configuração do software:Certifique-se de ter configurado corretamente o driver Modbus e mapeado os dados em seu projeto de IHM.
- Use ferramentas de diagnóstico:O software de configuração geralmente fornece ferramentas de diagnóstico que podem ajudá-lo a identificar e resolver problemas de comunicação. Use essas ferramentas para verificar o status da comunicação e solucionar quaisquer erros.
Conclusão
Configurar a comunicação Modbus em uma IHM Schneider pode parecer complicado no início, mas seguindo estas etapas e usando as ferramentas certas, você pode configurar um sistema de comunicação confiável e eficiente. Esteja você usando umHMISTU855 Schneider Electric,HMIGXU3512 - Tela panorâmica de 7 polegadas, ouIHM Schneider Electric GTO 5310, você pode criar uma poderosa solução de automação industrial.
Se você estiver interessado em adquirir IHMs Schneider ou precisar de mais assistência com a configuração do Modbus, sinta-se à vontade para entrar em contato. Estamos aqui para ajudá-lo a aproveitar ao máximo seu sistema de automação industrial.
Referências
- Manuais de utilizador para Schneider Electric IHM
- Especificação do protocolo Modbus
